Układ Hydrauliczny

Układ hydrauliczny i pompy hydrauliczne w traktorach CASE

Traktory marki CASE to jedne z najbardziej zaawansowanych technologicznie maszyn rolniczych, które od lat cieszą się uznaniem wśród rolników na całym świecie. Jednym z kluczowych elementów wpływających na ich wydajność i funkcjonalność jest układ hydrauliczny. Jest on odpowiedzialny za zasilanie różnych systemów roboczych maszyny, takich jak podnośnik, układ kierowniczy, czy napęd akcesoriów. W szczególności pompy hydrauliczne odgrywają istotną rolę w pracy całego układu.

Czym jest układ hydrauliczny?

Układ hydrauliczny w traktorze to system zasilania i sterowania, który wykorzystuje ciecz pod wysokim ciśnieniem (najczęściej olej hydrauliczny) do przenoszenia energii. Umożliwia on wykonywanie pracy mechanicznej, której tradycyjne mechaniczne przekładnie lub elektryczne systemy nie byłyby w stanie dostarczyć z takim poziomem precyzji, siły i niezawodności.

W układzie hydraulicznym w traktorach CASE znajduje się kilka podstawowych elementów:

1. Pompa hydrauliczna – dostarcza ciśnienie niezbędne do działania całego układu.
2. Zawory – kontrolują przepływ i kierunek oleju.
3. Siłowniki hydrauliczne – przekształcają ciśnienie oleju w siłę mechaniczną, co umożliwia podnoszenie lub sterowanie narzędziami.
4. Filtry hydrauliczne – oczyszczają olej, aby zapobiec zanieczyszczeniom układu.
5. Zbiornik oleju – magazynuje ciecz hydrauliczną, która jest wpompowywana do układu.

Rola pomp hydraulicznych

Pompy hydrauliczne są sercem układu hydraulicznego, ponieważ odpowiadają za dostarczanie odpowiedniego ciśnienia oleju, który zasila wszystkie urządzenia w traktorze CASE. W zależności od modelu traktora, stosowane są różne rodzaje pomp hydraulicznych, które różnią się wydajnością oraz zastosowaniem.

Najczęściej spotykane rodzaje pomp hydraulicznych w traktorach CASE to:

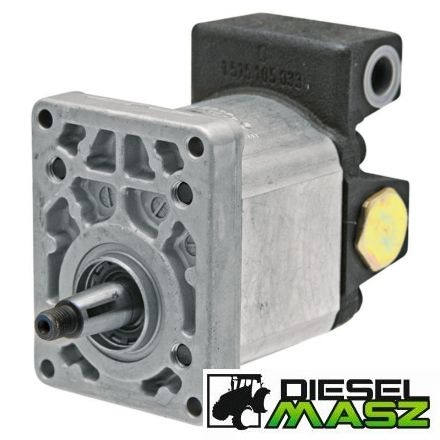

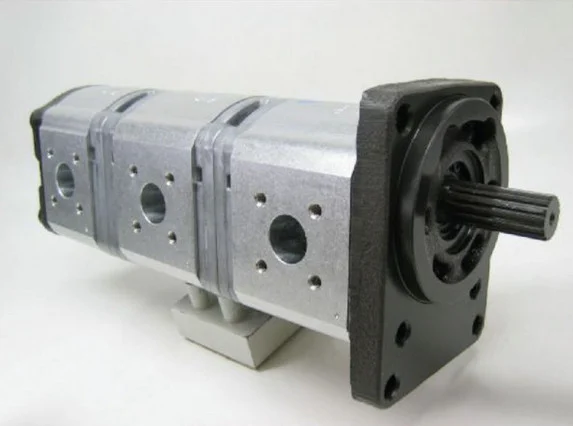

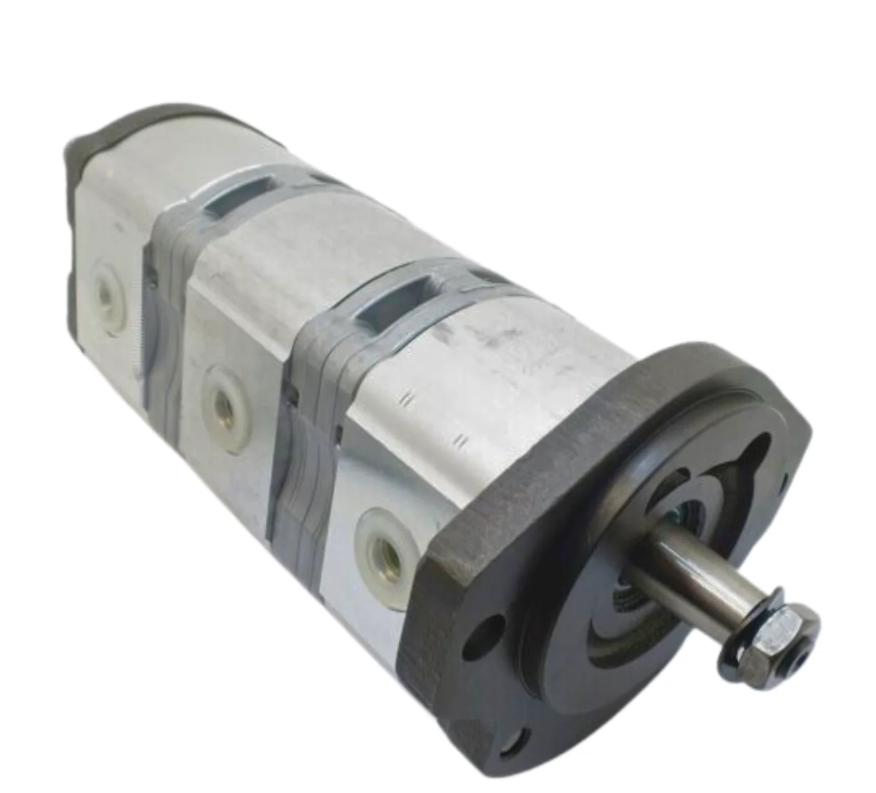

1. Pompy zębate – najprostszy i najczęściej spotykany typ pomp w traktorach. Charakteryzują się niezawodnością i relatywnie prostą konstrukcją. Działają na zasadzie przepływu oleju między zębami kół zębatych. Są często stosowane w starszych modelach traktorów CASE, gdzie potrzeby hydrauliczne nie są aż tak wysokie.

2. Pompy tłoczkowe – bardziej zaawansowane technologicznie, oferują wyższą wydajność oraz możliwość dostosowania ciśnienia w zależności od obciążenia. Tego rodzaju pompy mogą regulować przepływ oleju, co pozwala na oszczędzanie energii i optymalne wykorzystanie układu hydraulicznego. W nowych modelach traktorów CASE, takich jak seria Magnum czy Puma, pompy tłoczkowe są powszechnie stosowane, zwłaszcza w maszynach, które muszą wykonywać bardziej złożone operacje.

3. Pompy wielotłokowe osiowe – stosowane w traktorach o wyższej mocy i bardziej skomplikowanych układach hydraulicznych. Pompy te mogą dostarczać dużą ilość oleju przy wysokim ciśnieniu, co jest konieczne, aby zasilić wymagające energetycznie narzędzia i akcesoria.

Zastosowanie układu hydraulicznego w traktorach CASE

Układ hydrauliczny w traktorach CASE jest wykorzystywany do zasilania wielu funkcji i systemów, które są niezbędne w pracy na polu:

• Układ kierowniczy – traktory CASE często wykorzystują wspomaganie kierownicy oparte na hydraulice, co ułatwia manewrowanie maszyną, szczególnie przy niskich prędkościach.
• Podnośnik hydrauliczny – układ hydrauliczny odpowiada za podnoszenie i opuszczanie narzędzi montowanych na tylnym lub przednim TUZ-ie (tylny układ zawieszenia), takich jak pługi, brony czy kultywatory.
• Zasilanie osprzętu – hydraulika może napędzać inne maszyny rolnicze, takie jak przyczepy wywrotki, prasy do belowania, czy ładowarki czołowe.

Nowoczesne rozwiązania w układach hydraulicznych CASE

Współczesne traktory CASE są wyposażone w szereg nowoczesnych rozwiązań, które usprawniają działanie układów hydraulicznych. Wśród nich warto wymienić:

1. System Load Sensing (LS) – ten system umożliwia automatyczne dostosowanie przepływu oleju do potrzeb układu. Pompa hydrauliczna pracuje tylko wtedy, gdy jest to konieczne, co pozwala na znaczną oszczędność paliwa i wydłużenie żywotności komponentów.

2. Elektronicznie sterowane zawory – nowoczesne modele traktorów CASE pozwalają na precyzyjną kontrolę przepływu oleju i ustawień hydrauliki poprzez systemy elektroniczne. Operator może łatwo zarządzać parametrami pracy hydrauliki z kabiny.

3. Technologia ISOBUS – integracja układów hydraulicznych z systemem ISOBUS umożliwia komunikację traktora z innymi maszynami, co zwiększa efektywność i precyzję pracy na polu.

Konserwacja i dbanie o układ hydrauliczny

Układ hydrauliczny jest niezwykle ważnym elementem, który wymaga regularnej konserwacji. Dbanie o odpowiedni poziom oleju hydraulicznego, wymiana filtrów oraz regularna kontrola stanu przewodów hydraulicznych są kluczowe dla zapewnienia długiej i bezawaryjnej pracy. Pompy hydrauliczne, zwłaszcza w nowoczesnych traktorach CASE, powinny być regularnie kontrolowane pod kątem wycieków i uszkodzeń.

Podsumowanie

Układ hydrauliczny w traktorach CASE to jeden z kluczowych systemów zapewniających ich wszechstronność i wydajność. Dzięki nowoczesnym rozwiązaniom, takim jak pompy tłoczkowe i systemy Load Sensing, hydraulika w tych maszynach pozwala na wykonywanie skomplikowanych zadań z dużą precyzją i oszczędnością paliwa. Regularna konserwacja i prawidłowa obsługa układu hydraulicznego to podstawa, aby cieszyć się niezawodnością maszyn CASE przez wiele lat.
