Tarcze PTO

Tarcze sprzęgła PTO w traktorach New Holland

Tarcze sprzęgła PTO (Power Take-Off) w traktorach New Holland odgrywają kluczową rolę w przenoszeniu napędu z silnika na wał odbioru mocy (WOM), który zasila różne maszyny rolnicze, takie jak kosiarki, przyczepy czy prasy. Sprzęgło PTO umożliwia kontrolowane włączanie i wyłączanie napędu wału WOM, co jest niezbędne do prawidłowego działania współpracujących narzędzi. W tym artykule przyjrzymy się konstrukcji, działaniu oraz znaczeniu tarcz sprzęgła PTO w traktorach New Holland, a także omówimy ich konserwację i najczęstsze problemy.

1. Rola tarcz sprzęgła PTO w układzie WOM

Tarcze sprzęgła PTO są kluczowym elementem w procesie przenoszenia momentu obrotowego z silnika na wał odbioru mocy. Główne funkcje tarcz sprzęgła PTO to:

• Przenoszenie napędu: Tarcze sprzęgła PTO są odpowiedzialne za przenoszenie momentu obrotowego z silnika na WOM, umożliwiając pracę maszyn rolniczych napędzanych przez traktor.
• Płynne włączanie i wyłączanie napędu: Sprzęgło PTO pozwala na płynne załączanie i rozłączanie napędu, co jest kluczowe dla ochrony zarówno traktora, jak i podłączonych maszyn przed nagłymi przeciążeniami.
• Ochrona przed uszkodzeniami: Odpowiednio działające tarcze sprzęgła chronią układ napędowy przed uszkodzeniami, absorbując nadmiar energii i zapobiegając nadmiernemu zużyciu innych elementów układu.

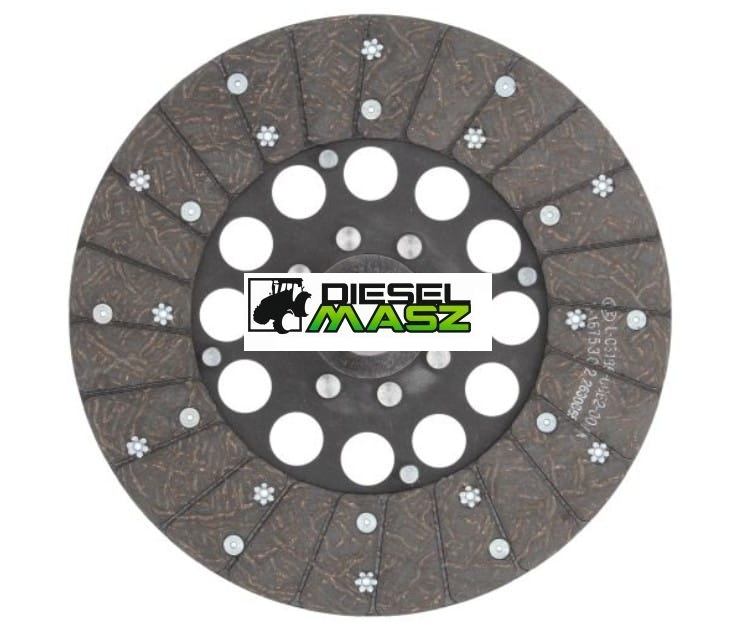

2. Budowa tarcz sprzęgła PTO

Tarcze sprzęgła PTO są złożonymi elementami, zaprojektowanymi do wytrzymywania dużych obciążeń i tarcia. Są wykonane z materiałów odpornych na zużycie, co pozwala na długotrwałe i niezawodne działanie. Poniżej przedstawiono główne elementy konstrukcyjne tarcz sprzęgła PTO:

a) Powierzchnia cierna

• Opis: Powierzchnie cierne tarcz są pokryte specjalnymi materiałami odpornymi na tarcie i wysokie temperatury. To właśnie te powierzchnie bezpośrednio przenoszą moment obrotowy, zapewniając kontakt między tarczami a pozostałymi elementami układu napędowego.

b) Tarcza nośna

• Opis: Tarcza nośna stanowi konstrukcyjną podstawę tarczy sprzęgła PTO. Jest zazwyczaj wykonana z metalu o dużej wytrzymałości, co zapewnia stabilność i trwałość podczas pracy pod dużym obciążeniem.

c) Sprężyny tłumiące

• Opis: W niektórych modelach tarcz sprzęgła PTO zastosowane są sprężyny tłumiące, które mają za zadanie amortyzować drgania i nagłe obciążenia, co chroni układ napędowy przed uszkodzeniami.

d) Nity i elementy łączące

• Opis: Tarcze sprzęgła są często łączone z innymi elementami przy pomocy nitów lub specjalnych łączników, które zapewniają odpowiednią integralność konstrukcji oraz wytrzymałość.

3. Działanie tarcz sprzęgła PTO

Sprzęgło PTO działa na zasadzie mechanicznego połączenia między silnikiem a wałem odbioru mocy, z wykorzystaniem tarcz ciernych do przenoszenia momentu obrotowego. Proces ten można podzielić na kilka kroków:

1. Naciśnięcie pedału lub dźwigni sprzęgła PTO: Operator za pomocą pedału lub dźwigni włącza sprzęgło PTO, co aktywuje mechanizm przeniesienia napędu na wał WOM.
2. Załączenie tarcz sprzęgła: Podczas włączania sprzęgła tarcze cierne dociskane są do siebie, co pozwala na przeniesienie momentu obrotowego z silnika na WOM.
3. Praca WOM: Gdy tarcze są załączone, wał odbioru mocy napędza podłączoną maszynę, umożliwiając jej pracę.
4. Rozłączenie sprzęgła: Po zwolnieniu pedału lub dźwigni, tarcze sprzęgła są rozłączane, co przerywa przenoszenie momentu obrotowego na WOM i zatrzymuje pracę maszyny.

4. Zalety sprzęgła PTO z tarczami ciernymi

Tarcze sprzęgła PTO stosowane w traktorach New Holland mają wiele zalet, które przyczyniają się do wydajnej i bezpiecznej pracy:

• Precyzyjne sterowanie: Sprzęgło PTO umożliwia operatorowi dokładne sterowanie napędem wału odbioru mocy, co jest szczególnie ważne w pracy z delikatnymi maszynami rolniczymi.
• Ochrona układu napędowego: Tarcze cierne sprzęgła absorbują nadmiar energii i zapobiegają uszkodzeniom mechanicznym wynikającym z przeciążeń lub nagłych zmian obciążenia.
• Dłuższa żywotność sprzęgła: Wysokiej jakości materiały stosowane w produkcji tarcz sprzęgła zapewniają długą żywotność nawet przy intensywnym użytkowaniu.

5. Konserwacja i wymiana tarcz sprzęgła PTO

Podobnie jak inne elementy układu napędowego, tarcze sprzęgła PTO wymagają regularnej konserwacji, aby zapewnić ich prawidłowe działanie przez długi czas. Oto kilka kluczowych zaleceń dotyczących konserwacji tarcz sprzęgła PTO:

a) Regularna kontrola zużycia

• Opis: Tarcze cierne z czasem ulegają zużyciu, zwłaszcza jeśli traktor jest intensywnie wykorzystywany do napędu ciężkich maszyn. Regularne sprawdzanie stanu tarcz i ich grubości pozwala uniknąć nagłych awarii.

b) Wymiana tarcz sprzęgła

• Opis: Kiedy tarcze osiągną określony poziom zużycia, konieczna jest ich wymiana. Ważne jest, aby używać oryginalnych części lub zamienników wysokiej jakości, aby zapewnić optymalne działanie układu.

c) Sprawdzanie poziomu oleju w układzie hydraulicznym

• Opis: W traktorach z hydraulicznym sprzęgłem PTO istotne jest regularne sprawdzanie poziomu oleju i jego jakości. Brak odpowiedniego smarowania może prowadzić do przedwczesnego zużycia tarcz i innych elementów układu.

d) Zapobieganie przeciążeniom

• Opis: Ważne jest, aby unikać przeciążania wału odbioru mocy, co może prowadzić do szybszego zużycia tarcz sprzęgła. Przeciążenia często wynikają z niewłaściwej eksploatacji lub używania maszyn nieprzystosowanych do mocy traktora.

6. Typowe problemy z tarczami sprzęgła PTO

W trakcie eksploatacji traktorów New Holland mogą pojawić się pewne problemy związane z tarczami sprzęgła PTO. Oto najczęstsze z nich:

a) Ślizganie się tarcz sprzęgła

• Objawy: Zmniejszona moc przenoszona na wał WOM, trudności z napędem maszyn rolniczych.
• Rozwiązanie: Ślizganie się tarcz sprzęgła może być spowodowane ich zużyciem lub zanieczyszczeniem olejem. Wymiana tarcz lub naprawa wycieków oleju może rozwiązać problem.

b) Trudności z załączeniem lub rozłączeniem sprzęgła PTO

• Objawy: Trudności z włączeniem lub wyłączeniem napędu WOM, zacinanie się pedału lub dźwigni.
• Rozwiązanie: Problem ten może wynikać z mechanicznego uszkodzenia tarcz sprzęgła lub problemów z układem hydraulicznym. Niezbędna jest diagnostyka i ewentualna wymiana uszkodzonych elementów.

c) Przegrzewanie się sprzęgła PTO

• Objawy: Nadmierne nagrzewanie się układu napędowego, szczególnie przy intensywnej pracy.
• Rozwiązanie: Przegrzewanie może wynikać z zużycia tarcz lub niewłaściwego smarowania. Regularna konserwacja i wymiana płynów smarujących mogą pomóc w rozwiązaniu problemu.

Podsumowanie

Tarcze sprzęgła PTO w traktorach New Holland odgrywają niezwykle ważną rolę w efektywnym przenoszeniu napędu na wał odbioru mocy. Ich odpowiednia konserwacja i użytkowanie mają kluczowe znaczenie dla niezawodnej pracy maszyny oraz podłączonych urządzeń. Dbałość o regularne przeglądy i wymianę zużytych elementów sprzęgła jest nieodzowna, aby zapewnić długą i bezproblemową eksploatację ciągnika w warunkach rolniczych.
