Części Skrzyni Biegów w Traktorach Case IH: Kluczowe Komponenty i Ich Funkcje

Skrzynia biegów w traktorach Case IH to jeden z najważniejszych elementów układu napędowego, który odpowiada za przekazywanie mocy silnika na koła w odpowiednim przełożeniu. Dzięki odpowiednio dobranym biegom możliwe jest dostosowanie prędkości jazdy i momentu obrotowego do warunków pracy oraz rodzaju wykonywanych zadań. W traktorach Case IH skrzynie biegów zostały zaprojektowane z myślą o wysokiej wytrzymałości, płynności działania i maksymalnej efektywności.

W tym artykule omówimy najważniejsze części skrzyni biegów stosowanych w traktorach Case IH oraz ich funkcje, a także rodzaje skrzyń biegów dostępne w tych maszynach.

1. Skrzynia biegów i jej rola

Skrzynia biegów to mechanizm, który umożliwia zmianę przełożeń w celu dostosowania prędkości obrotowej silnika do prędkości obrotowej kół. W traktorach Case IH skrzynie biegów są złożonymi systemami składającymi się z wielu elementów mechanicznych, hydraulicznych oraz elektronicznych, które współpracują w celu zapewnienia optymalnych parametrów pracy maszyny.

2. Rodzaje skrzyń biegów stosowanych w traktorach Case IH

W traktorach Case IH dostępne są różne rodzaje skrzyń biegów, które różnią się pod względem konstrukcji, sposobu zmiany biegów oraz stopnia automatyzacji.

a) Manualna skrzynia biegów

W starszych modelach oraz w niektórych podstawowych wersjach ciągników Case IH stosuje się manualne skrzynie biegów, które wymagają ręcznej zmiany biegów przez operatora. Skrzynie te składają się z klasycznych mechanicznych elementów, takich jak koła zębate, wały i synchronizatory.

b) Półautomatyczna skrzynia Powershift

Skrzynie Powershift są popularne w nowoczesnych traktorach Case IH, takich jak Puma czy Maxxum. Umożliwiają zmianę biegów bez użycia sprzęgła, co znacząco ułatwia pracę operatora, szczególnie w trudnych warunkach polowych. W skrzyniach Powershift zmiana biegów jest realizowana za pomocą elektrohydraulicznych mechanizmów.

c) Bezstopniowa skrzynia biegów CVXDrive

Najbardziej zaawansowaną konstrukcją stosowaną w traktorach Case IH jest bezstopniowa skrzynia biegów CVXDrive, która pozwala na płynną zmianę przełożeń bez wyraźnych skoków między biegami. Skrzynie te wykorzystują połączenie elementów mechanicznych i hydraulicznych, dzięki czemu możliwa jest ciągła regulacja prędkości.

3. Kluczowe części skrzyni biegów

Skrzynia biegów w traktorach Case IH składa się z wielu istotnych komponentów, które razem tworzą sprawnie działający mechanizm zmiany biegów. Oto najważniejsze z nich:

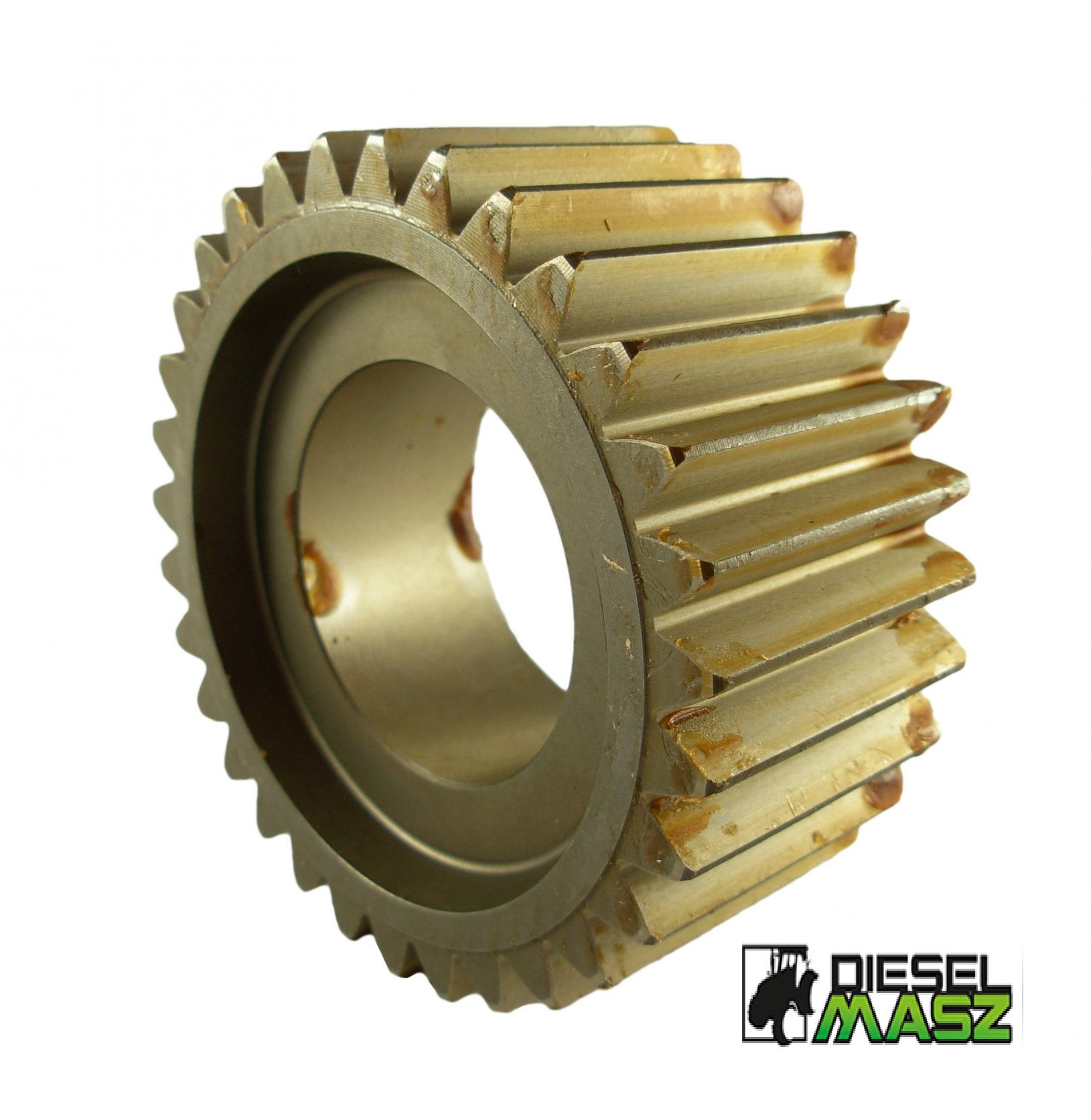

a) Koła zębate

Koła zębate to jeden z kluczowych elementów skrzyni biegów, odpowiedzialny za przenoszenie momentu obrotowego z wału silnika na wał napędowy. W skrzyniach manualnych oraz półautomatycznych koła zębate różnią się wielkością i liczbą zębów, co pozwala na zmianę przełożeń. W skrzyniach CVXDrive mechaniczne koła zębate są uzupełnione elementami hydraulicznymi, co zapewnia płynność zmiany przełożeń.

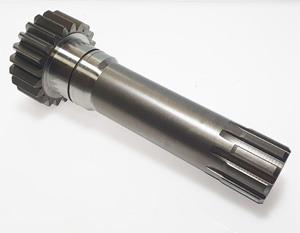

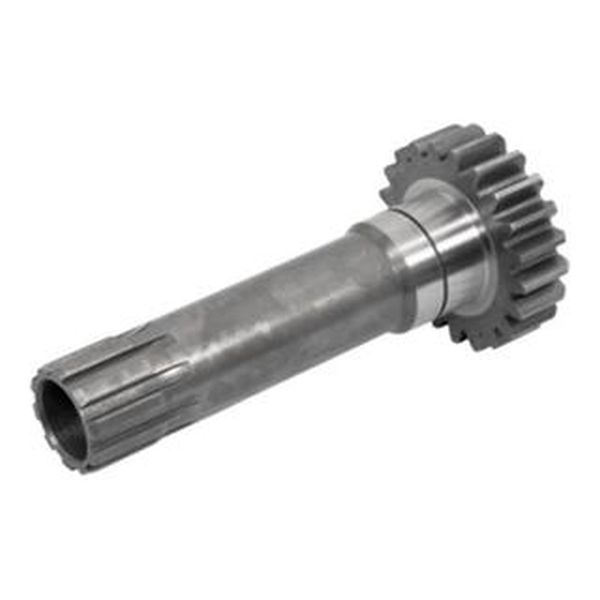

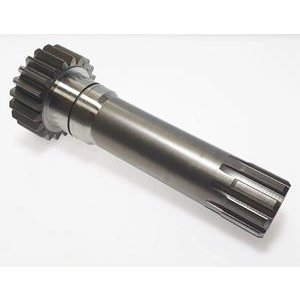

b) Wałki (wał wejściowy i wyjściowy)

Skrzynia biegów zawiera dwa główne wałki: wał wejściowy, który odbiera moc z silnika, oraz wał wyjściowy, który przekazuje moc na koła lub wał napędowy. Wałki te połączone są z kołami zębatymi i innymi elementami przenoszenia mocy, takimi jak synchronizatory czy mechanizmy różnicowe.

c) Synchronizatory

Synchronizatory pełnią niezwykle istotną funkcję w skrzyniach manualnych oraz półautomatycznych, umożliwiając płynną zmianę biegów bez zgrzytania kół zębatych. Synchronizatory wyrównują prędkość obrotową kół zębatych i wałków, dzięki czemu zmiana biegu następuje bez zakłóceń.

d) Przekładnia planetarna

W bardziej zaawansowanych skrzyniach biegów, takich jak Powershift czy CVXDrive, stosuje się przekładnie planetarne, które pozwalają na automatyczną zmianę przełożeń przy zachowaniu wysokiej sprawności. Przekładnie te składają się z centralnego koła słonecznego, satelitów oraz koła koronowego. Ich zaletą jest możliwość płynnego zmieniania biegów przy minimalnych stratach mocy.

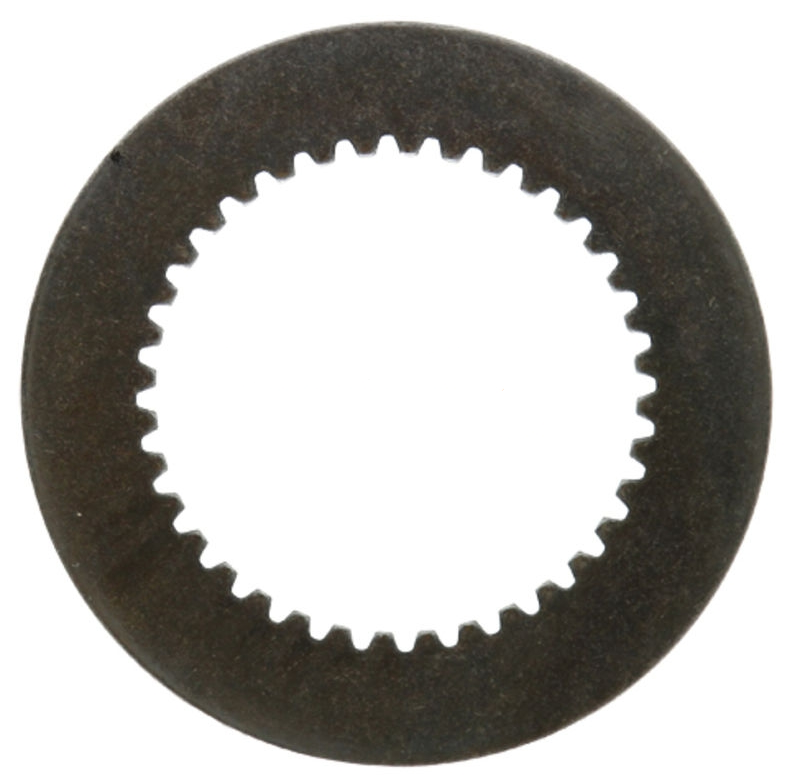

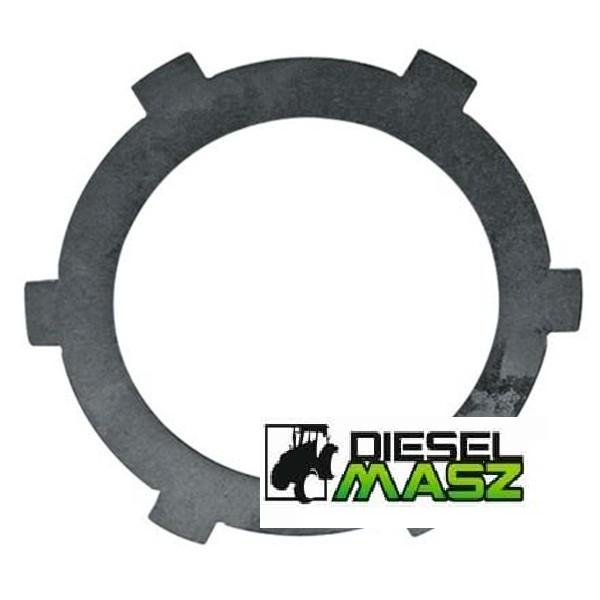

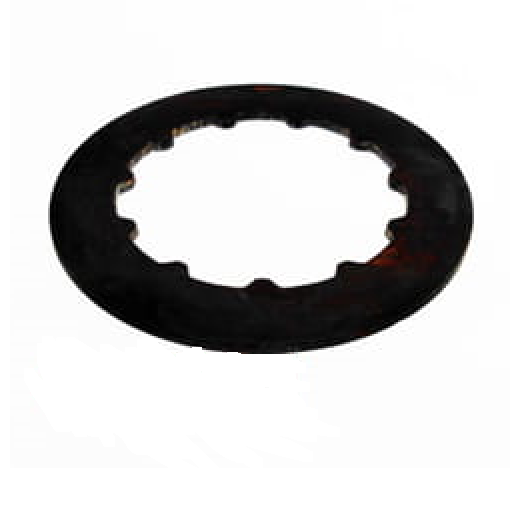

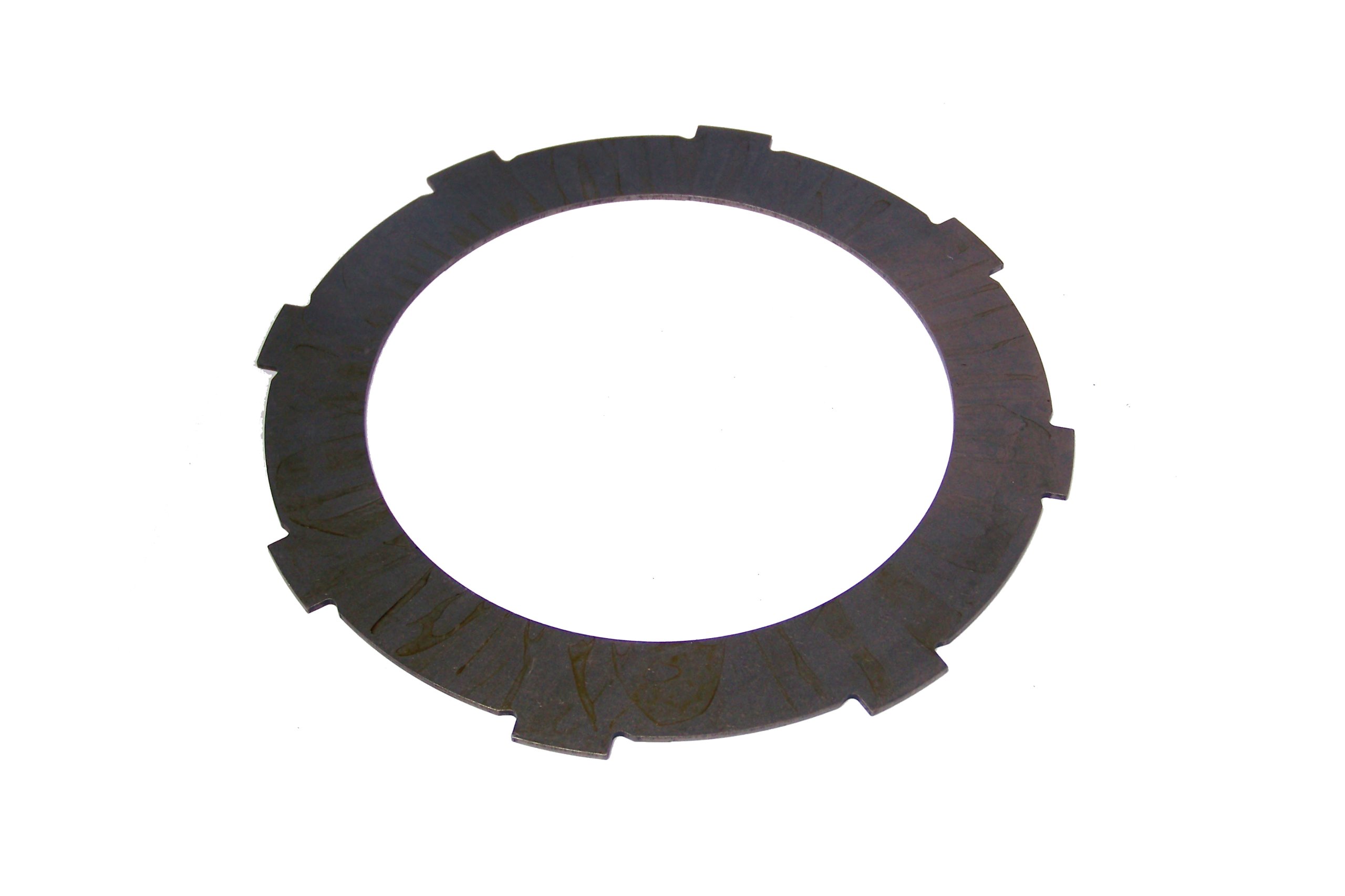

e) Hydrauliczne sprzęgła wielotarczowe

W skrzyniach Powershift oraz CVXDrive stosuje się hydrauliczne sprzęgła wielotarczowe, które umożliwiają automatyczne włączanie i wyłączanie biegów. Sprzęgła te działają w kąpieli olejowej, co zapewnia im dłuższą żywotność i lepsze chłodzenie. W porównaniu do tradycyjnych sprzęgieł mechanicznych, hydrauliczne sprzęgła wielotarczowe są bardziej wydajne i wymagają mniej konserwacji.

f) Zawory sterujące i układ hydrauliczny

W skrzyniach półautomatycznych oraz bezstopniowych, dużą rolę odgrywa układ hydrauliczny, który steruje zmianą biegów. Zawory sterujące kontrolują przepływ oleju hydraulicznego, co umożliwia płynne włączanie poszczególnych biegów oraz optymalne zarządzanie mocą przekazywaną na koła.

g) Elektroniczne moduły sterujące (ECU)

W nowoczesnych traktorach Case IH skrzynia biegów jest często kontrolowana przez elektroniczne moduły sterujące (ECU). Komputery te zarządzają pracą skrzyni biegów, monitorując parametry takie jak prędkość obrotowa silnika, obciążenie oraz warunki pracy. Dzięki temu skrzynia biegów może automatycznie dostosowywać swoje działanie, co zwiększa efektywność paliwową i poprawia komfort operatora.

4. Zasada działania skrzyń biegów w traktorach Case IH

W zależności od rodzaju skrzyni biegów, zasada działania może się nieco różnić:

• Manualna skrzynia biegów działa na zasadzie ręcznego wybierania odpowiedniego biegu przez operatora. Koła zębate są przesuwane mechanicznie za pomocą dźwigni zmiany biegów, co wymaga wciśnięcia pedału sprzęgła.
• Skrzynia Powershift pozwala na zmianę biegów bez użycia sprzęgła. System ten wykorzystuje hydrauliczne sprzęgła wielotarczowe oraz zawory sterujące, które automatycznie włączają odpowiednie biegi w zależności od warunków pracy.
• Bezstopniowa skrzynia biegów CVXDrive umożliwia płynną zmianę przełożeń bez wyraźnych skoków między biegami. System ten łączy elementy mechaniczne (przekładnia planetarna) z hydraulicznymi, co zapewnia maksymalną elastyczność w zakresie prędkości.

5. Konserwacja skrzyni biegów

Aby zapewnić długą żywotność i niezawodność skrzyni biegów w traktorach Case IH, ważna jest regularna konserwacja i monitorowanie stanu jej poszczególnych elementów. Oto kilka kluczowych działań konserwacyjnych:

• Regularna wymiana oleju przekładniowego: Olej przekładniowy pełni kluczową rolę w smarowaniu i chłodzeniu elementów skrzyni biegów. Regularna wymiana oleju zapobiega przedwczesnemu zużyciu kół zębatych, wałków i łożysk.
• Kontrola poziomu oleju hydraulicznego: W skrzyniach Powershift i CVXDrive, gdzie stosuje się układy hydrauliczne, ważne jest monitorowanie poziomu i jakości oleju hydraulicznego.
• Przeglądy techniczne i diagnostyka komputerowa: W przypadku nowoczesnych skrzyń biegów sterowanych elektronicznie, regularne przeglądy oraz diagnostyka komputerowa pozwalają wykryć ewentualne problemy na wczesnym etapie.

Podsumowanie

Skrzynia biegów w traktorach Case IH to złożony mechanizm, który składa się z wielu precyzyjnych elementów, takich jak koła zębate, wałki, synchronizatory, przekładnie planetarne czy hydrauliczne sprzęgła. W zależności od modelu i rodzaju zastosowanej skrzyni, te komponenty współpracują, aby zapewnić optymalną pracę ciągnika w każdych warunkach polowych. Regularna konserwacja oraz stosowanie odpowiednich procedur eksploatacyjnych jest kluczowe dla zapewnienia długiej i niezawodnej pracy skrzyni biegów.
