PTO (WOM) wałek odbioru mocy

Wałek przekazu mocy PTO (WOM) w traktorach New Holland – Budowa i Działanie

Wałek przekazu mocy (PTO – Power Take-Off lub WOM – Wałek Odbioru Mocy) jest kluczowym elementem układu napędowego w traktorach rolniczych, w tym w popularnych modelach marki New Holland. Jego głównym zadaniem jest przekazywanie mechanicznej mocy silnika do zewnętrznych maszyn i narzędzi rolniczych, takich jak kosiarki, prasy do siana, rozrzutniki obornika czy siewniki.

Funkcja wałka PTO w traktorze

Wałek PTO jest elementem napędowym traktora, który umożliwia przeniesienie mocy z jednostki napędowej ciągnika do zewnętrznych urządzeń rolniczych. Dzięki temu operator może napędzać różnorodne maszyny bez potrzeby stosowania dodatkowych silników. Wałek PTO jest zazwyczaj zamontowany z tyłu traktora, ale w niektórych modelach New Holland może występować także wersja przednia.

W traktorach marki New Holland, podobnie jak w innych nowoczesnych maszynach rolniczych, wałek PTO występuje w różnych wariantach, dostosowanych do specyficznych potrzeb i aplikacji. Wałki te mogą różnić się m.in. prędkością obrotową (540, 1000 obr./min) oraz typem złącza.

Główne części wałka PTO (WOM)

Budowa wałka PTO w traktorach New Holland, choć może się różnić w zależności od modelu, opiera się na kilku kluczowych komponentach:

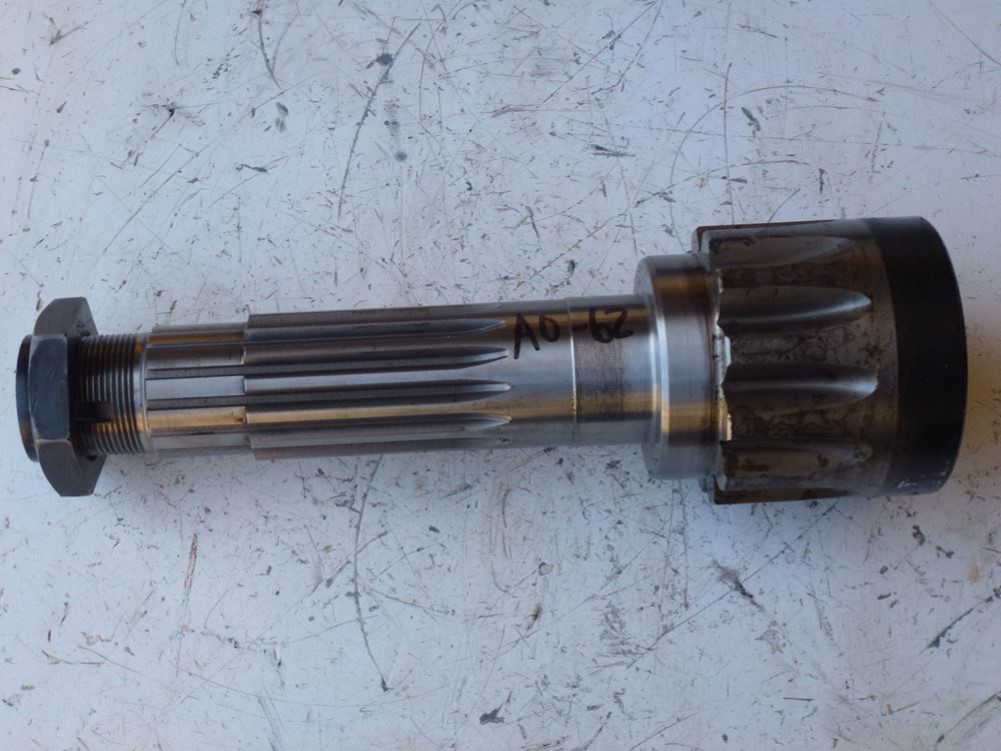

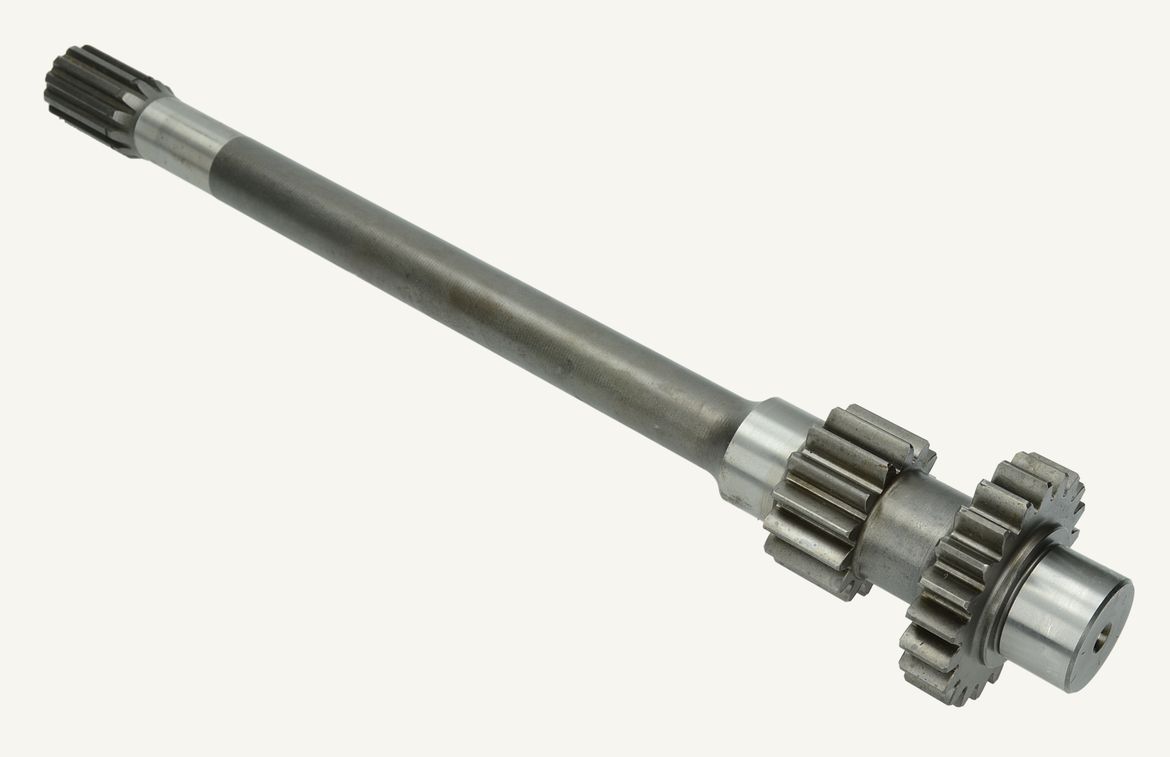

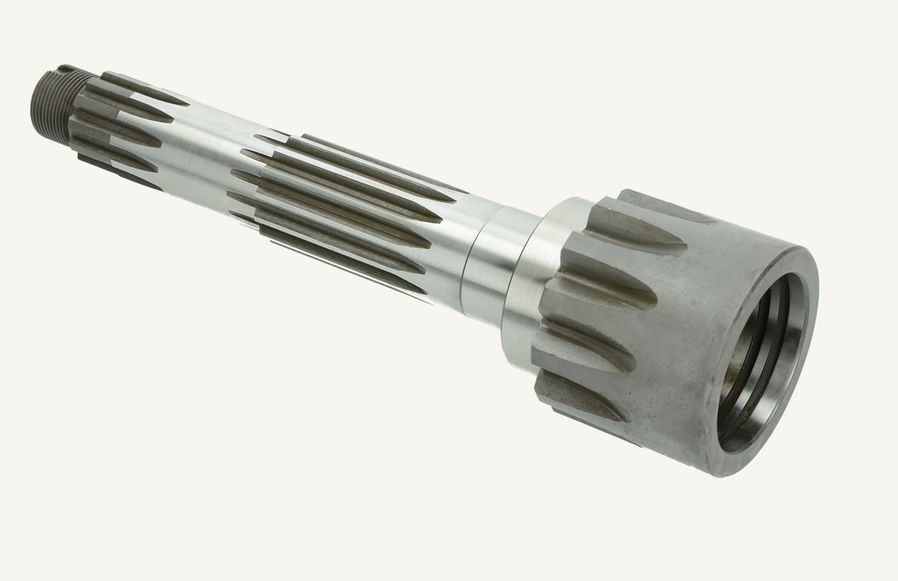

1. Wałek napędowy

Jest to centralny element, który obraca się w wyniku działania silnika ciągnika. Wałek napędowy przekazuje moment obrotowy do maszyn towarzyszących. Wałki napędowe mogą mieć różne średnice i ilości frezów (sześciokątne, wielokątne), co pozwala na dopasowanie do standardów różnych maszyn rolniczych.

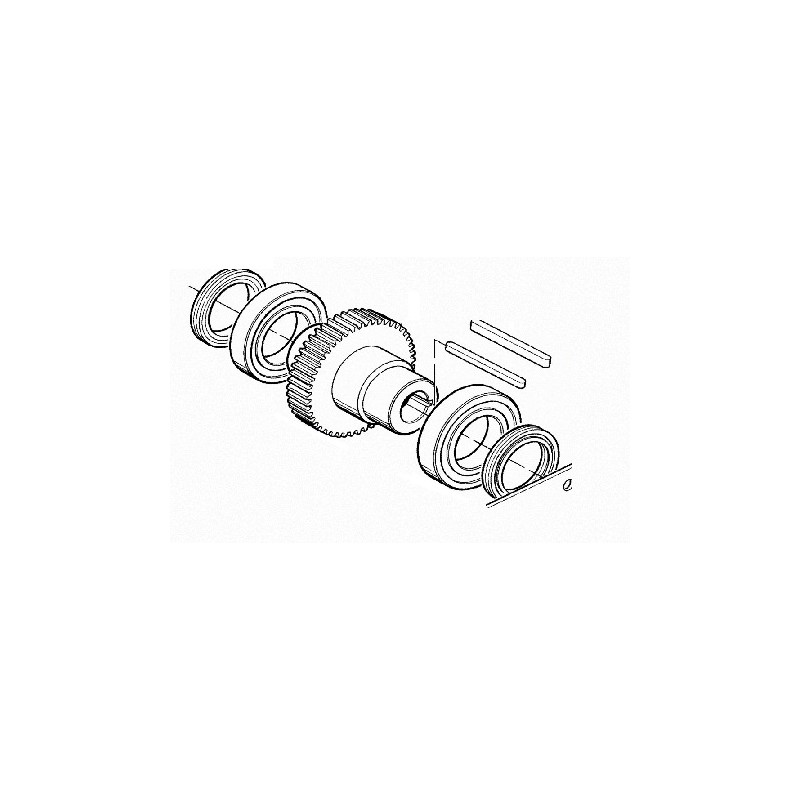

2. Przekładnia PTO

Przekładnia odpowiada za zmianę prędkości obrotowej oraz przekazywanie mocy z silnika traktora na wałek napędowy. W zależności od wymagań maszyn rolniczych, przekładnia może zmieniać prędkość obrotową wałka (np. 540 obr./min lub 1000 obr./min), co pozwala na precyzyjne dopasowanie parametrów pracy.

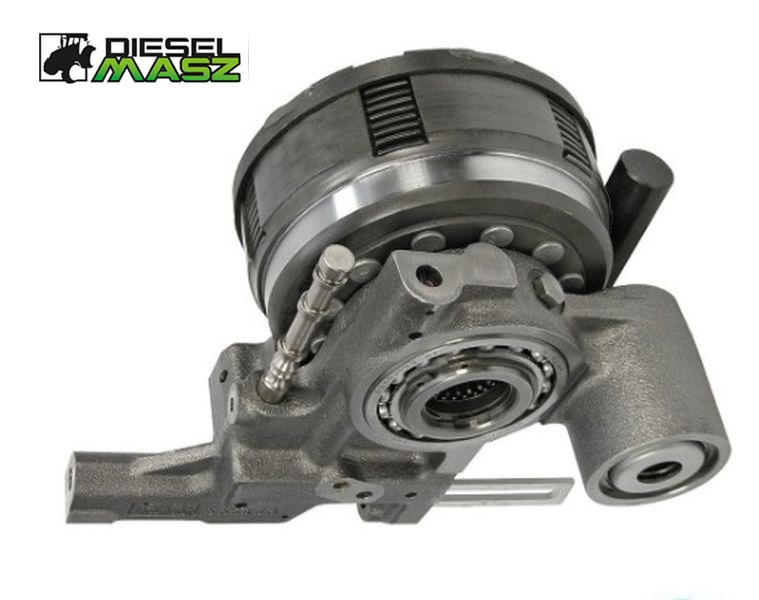

3. Sprzęgło PTO

Sprzęgło służy do załączania i rozłączania napędu wałka PTO. Ważne jest, aby operator mógł bezpiecznie kontrolować moment, w którym zewnętrzne urządzenie zaczyna działać. W traktorach New Holland często stosowane są sprzęgła elektrohydrauliczne, co zwiększa wygodę obsługi i precyzję sterowania.

4. Wał przegubowy (przegub Cardana)

Wał przegubowy (znany także jako wał kardana) pozwala na przenoszenie mocy na urządzenia, które nie są ustawione w jednej osi z wałkiem traktora. Dzięki zastosowaniu przegubów, wał może elastycznie dostosowywać się do różnych kątów pracy. To kluczowy element, który zapewnia bezpieczne i stabilne przenoszenie mocy, nawet w trudnych warunkach terenowych.

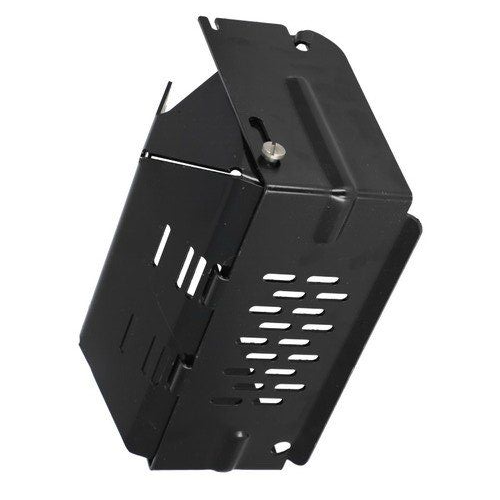

5. Osłony bezpieczeństwa

Wałki PTO pracują z dużymi prędkościami i generują znaczne siły, dlatego kluczowe jest zabezpieczenie wałka, by zminimalizować ryzyko wypadku. Osłony ochronne, zarówno na wale PTO traktora, jak i na wale przegubowym, zapobiegają kontaktowi użytkownika z wirującymi elementami. W traktorach New Holland osłony te są wykonane z wytrzymałych materiałów, a ich zadaniem jest zapewnienie maksymalnego poziomu bezpieczeństwa pracy.

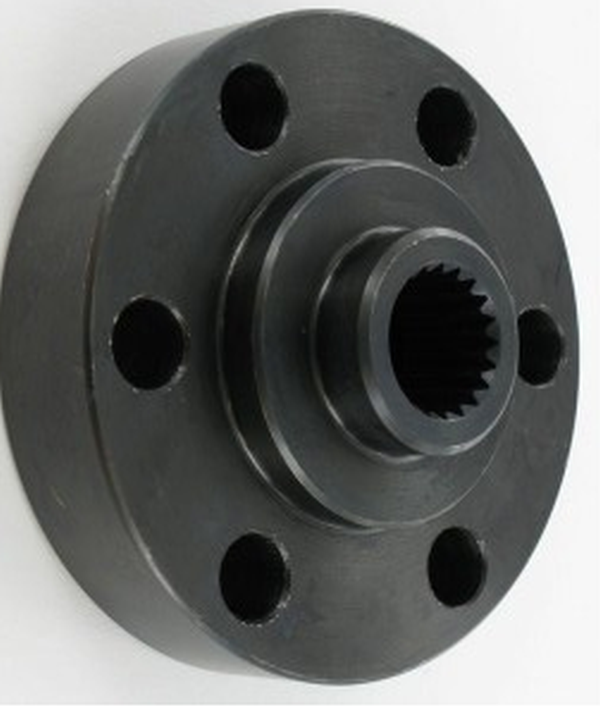

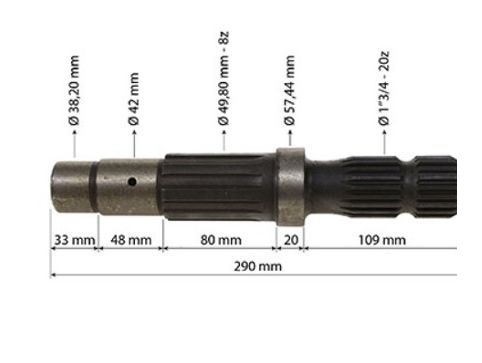

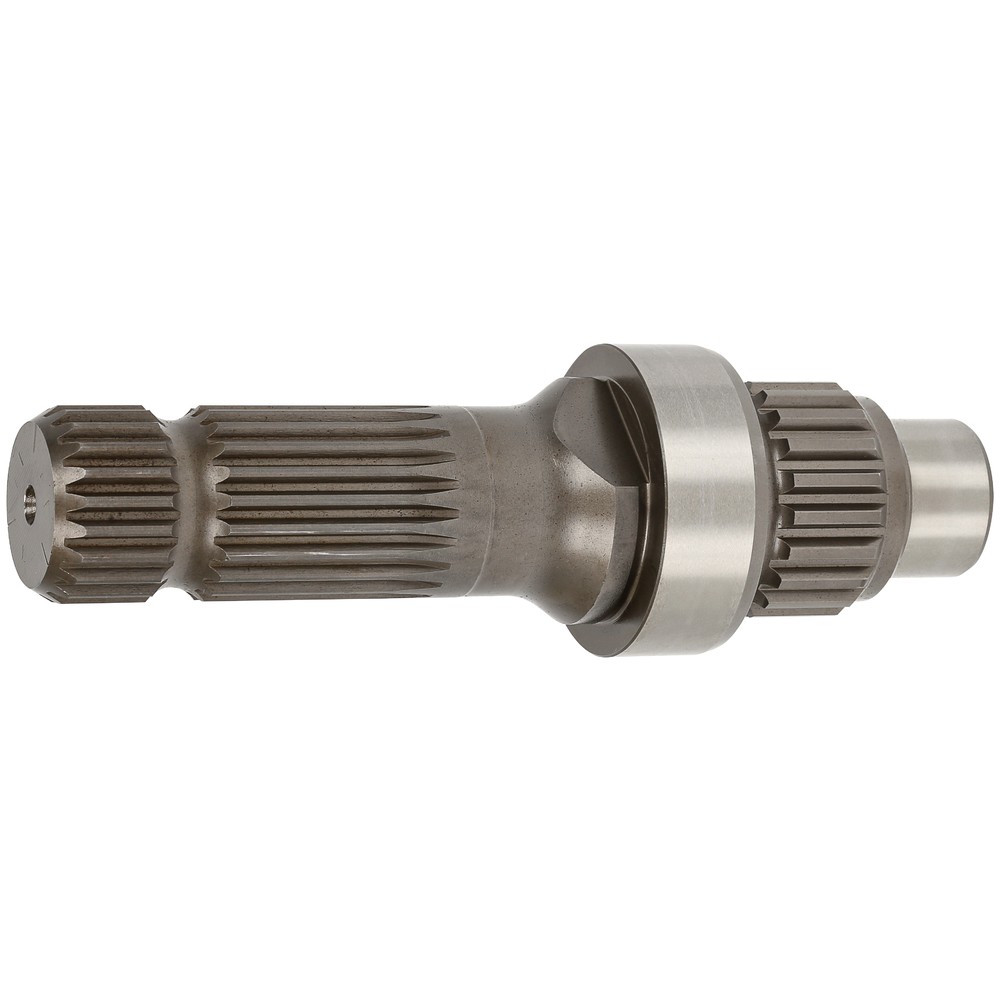

6. Złącza frezowane (wałek wielowypustowy)

Złącza frezowane, znajdujące się na końcu wałka, pozwalają na precyzyjne połączenie wałka traktora z maszyną rolniczą. Wałki PTO mogą mieć różną ilość frezów, w zależności od standardów maszyn (np. 6 lub 21 frezów). Ważne jest, aby złącza były dobrze zabezpieczone i regularnie konserwowane, aby zapobiec ich zużyciu.

7. Hamulce PTO

W niektórych modelach traktorów, w tym New Holland, zastosowane są hamulce PTO, które automatycznie zatrzymują wałek, gdy zostanie on odłączony od napędu. Jest to dodatkowe zabezpieczenie, które minimalizuje ryzyko wypadków podczas obsługi maszyn współpracujących z wałkiem PTO.

Typy wałków PTO w traktorach New Holland

New Holland oferuje różne typy wałków PTO, które różnią się głównie prędkością obrotową oraz liczbą frezów. Najpopularniejsze typy to:

• 540 obr./min – standardowy wałek stosowany w większości maszyn rolniczych.
• 1000 obr./min – wałek o wyższej prędkości obrotowej, stosowany w bardziej wymagających aplikacjach.
• Wałek z przełącznikiem prędkości – niektóre modele New Holland pozwalają na przełączanie pomiędzy prędkościami (540/1000 obr./min) w zależności od potrzeb maszyn współpracujących.

Zasady konserwacji wałka PTO

Aby wałek PTO działał sprawnie i bezpiecznie, konieczna jest regularna konserwacja. Obejmuje ona:

• Smarowanie – wał przegubowy i złącza powinny być regularnie smarowane, aby zapewnić płynną pracę i zminimalizować tarcie.
• Kontrola osłon – osłony bezpieczeństwa powinny być regularnie sprawdzane pod kątem uszkodzeń. Jeśli są pęknięte lub zużyte, należy je niezwłocznie wymienić.
• Sprawdzanie sprzęgła – sprzęgło PTO powinno być sprawdzane pod kątem poprawnego działania, a jego elementy powinny być konserwowane zgodnie z zaleceniami producenta.
• Wymiana części eksploatacyjnych – w przypadku zużycia wałka, złączy frezowanych czy elementów przegubowych, konieczna jest ich szybka wymiana, aby uniknąć awarii podczas pracy.

Podsumowanie

Wałek przekazu mocy PTO w traktorach New Holland to nieodzowny element, który pozwala na efektywną pracę z różnorodnymi maszynami rolniczymi. Zbudowany z precyzyjnych i wytrzymałych elementów, zapewnia niezawodność i wydajność w każdych warunkach. Dzięki odpowiedniej konserwacji i dbałości o poszczególne elementy, wałek PTO może pracować bezawaryjnie przez długi czas, stanowiąc kluczowy element efektywnego zarządzania gospodarstwem rolnym.
