Trójpunktowy układ zawieszenia w traktorach New Holland: Klucz do wydajności i wszechstronności

Trójpunktowy układ zawieszenia to jeden z najbardziej charakterystycznych elementów nowoczesnych traktorów rolniczych, w tym maszyn marki New Holland. Ten system pozwala na bezpieczne i efektywne łączenie różnorodnych narzędzi i maszyn rolniczych, takich jak pługi, siewniki czy opryskiwacze, z traktorem, co czyni go jednym z najważniejszych elementów każdego ciągnika rolniczego. W artykule omówimy budowę, zasadę działania oraz zalety trójpunktowego układu zawieszenia w traktorach New Holland.

Co to jest trójpunktowy układ zawieszenia?

Trójpunktowy układ zawieszenia, zwany również trójpunktowym układem podnoszenia, to mechanizm umożliwiający łatwe i stabilne łączenie traktora z różnorodnymi maszynami i narzędziami rolniczymi. Został opracowany przez firmę Ferguson w latach 30. XX wieku i stał się standardem w całej branży rolniczej. New Holland, jako wiodący producent traktorów, stosuje ten system w swoich maszynach, co pozwala na elastyczne dostosowanie traktora do różnych zadań.

Trójpunktowy układ zawieszenia składa się z trzech podstawowych ramion: dwóch dolnych (ramion bocznych) oraz jednego górnego (łącznika górnego). Te trzy punkty połączenia tworzą stabilną i sztywną konstrukcję, która pozwala na równomierne rozłożenie sił działających na podłączony osprzęt.

Budowa trójpunktowego układu zawieszenia

Trójpunktowy układ zawieszenia w traktorach New Holland składa się z kilku kluczowych elementów, które współpracują, aby zapewnić optymalną kontrolę nad podłączonym osprzętem. Oto najważniejsze komponenty tego układu:

1. Ramiona boczne (dolne) – Dwa dolne ramiona są odpowiedzialne za przenoszenie głównych obciążeń. Są to masywne elementy, które łączą narzędzie z traktorem. Ramiona te pozwalają na pewne manewrowanie osprzętem, a ich długość i pozycja mogą być regulowane, aby dostosować wysokość i kąt pracy narzędzia.

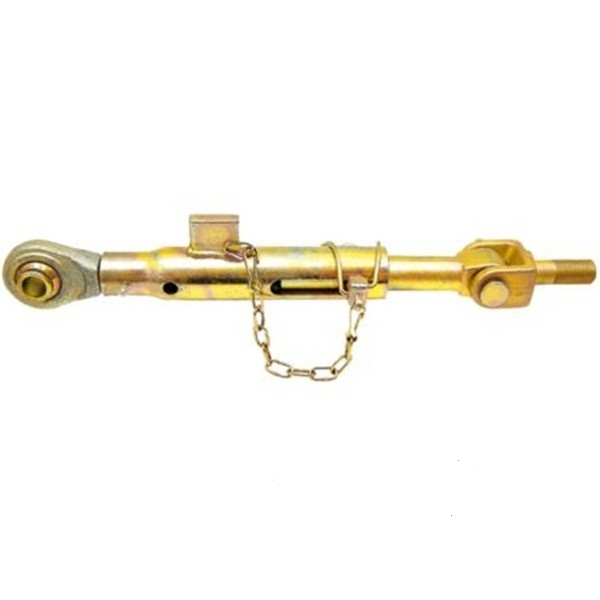

2. Łącznik górny – Górny element układu zawieszenia pełni funkcję stabilizującą i kontrolującą pozycję narzędzia w pionie. Jest kluczowym elementem, który zapobiega przechyłom narzędzia podczas pracy.

3. Siłowniki hydrauliczne – Hydrauliczny układ podnoszenia w trójpunktowym układzie zawieszenia odpowiada za unoszenie i opuszczanie narzędzi. Siłowniki hydrauliczne współpracują z ramionami bocznymi, umożliwiając precyzyjne podnoszenie i regulację pozycji narzędzia.

4. Regulacja ciśnienia i pozycji – Nowoczesne traktory New Holland są wyposażone w zaawansowane systemy sterowania hydrauliką, które pozwalają na precyzyjne regulowanie położenia narzędzi, w zależności od potrzeb operatora i warunków pracy.

5. Stabilizatory boczne – Są to dodatkowe elementy, które ograniczają boczne ruchy narzędzia, zapewniając lepszą stabilność podczas pracy na nierównym terenie lub w trudnych warunkach polowych.

Zasada działania trójpunktowego układu zawieszenia

Trójpunktowy układ zawieszenia działa na zasadzie równomiernego rozkładu sił na trzech punktach zaczepienia, co pozwala na stabilne połączenie narzędzia z traktorem. Kiedy narzędzie jest podłączone do traktora, operator może za pomocą siłowników hydraulicznych regulować wysokość jego położenia, unosić je lub opuszczać, co umożliwia precyzyjne dostosowanie pracy narzędzia do warunków terenowych.

Dzięki systemowi hydraulicznemu, traktor może nie tylko podnieść narzędzie, ale również kontrolować siłę nacisku na glebę, co jest istotne na przykład podczas orki. Hydraulika umożliwia operatorowi regulację ciśnienia, jakie narzędzie wywiera na podłoże, co pozwala na optymalne dostosowanie parametrów pracy do potrzeb rolnika.

W traktorach New Holland nowoczesne systemy kontroli położenia, takie jak EDC (Electronic Draft Control), automatycznie dostosowują pozycję narzędzia w zależności od obciążenia oraz warunków pracy. Dzięki temu traktor może pracować efektywnie na różnych rodzajach gleby i w zmiennych warunkach terenowych.

Zalety trójpunktowego układu zawieszenia w traktorach New Holland

Trójpunktowy układ zawieszenia to rozwiązanie, które oferuje szereg korzyści zarówno pod względem efektywności pracy, jak i wygody użytkowania. Oto najważniejsze zalety tego systemu w traktorach New Holland:

1. Wszechstronność – Trójpunktowy układ zawieszenia umożliwia podłączenie szerokiej gamy narzędzi rolniczych, co czyni traktor New Holland wszechstronnym narzędziem do wielu różnych zadań, takich jak orka, siew, nawożenie czy koszenie.

2. Stabilność i bezpieczeństwo – Dzięki trzem punktom zaczepienia, narzędzia są stabilnie zamocowane, co zwiększa bezpieczeństwo pracy, szczególnie podczas wykonywania trudnych zadań na nierównym terenie.

3. Precyzyjna kontrola – Systemy hydrauliczne stosowane w traktorach New Holland pozwalają na precyzyjne sterowanie wysokością narzędzia oraz siłą nacisku na podłoże, co zwiększa efektywność pracy oraz zmniejsza ryzyko uszkodzeń narzędzi lub gleby.

4. Zwiększenie wydajności pracy – Możliwość szybkiego podłączania i odłączania narzędzi, a także łatwość ich regulacji, pozwala na skrócenie czasu potrzebnego na przygotowanie do pracy i maksymalizację wydajności.

5. Redukcja zużycia paliwa i oszczędność czasu – Dzięki lepszemu dostosowaniu pracy narzędzi do warunków terenowych i wymagań danej operacji, traktor zużywa mniej paliwa, co przekłada się na oszczędności w długoterminowej eksploatacji.

6. Komfort operatora – Nowoczesne systemy automatycznej kontroli położenia, takie jak EDC, zmniejszają potrzebę ręcznego dostosowywania narzędzi przez operatora, co zwiększa komfort pracy, szczególnie podczas długotrwałych zadań.

Zastosowanie trójpunktowego układu zawieszenia w rolnictwie

Trójpunktowy układ zawieszenia w traktorach New Holland znajduje szerokie zastosowanie w wielu aspektach prac rolniczych. Oto niektóre z najważniejszych operacji, w których ten system odgrywa kluczową rolę:

1. Orka i przygotowanie gleby – Podczas orki, stabilność narzędzi, takich jak pługi, ma kluczowe znaczenie. Trójpunktowy układ zawieszenia zapewnia równomierne i precyzyjne prowadzenie narzędzia w ziemi, co przekłada się na równomierną i efektywną orkę.

2. Siew i sadzenie – Trójpunktowy układ zawieszenia umożliwia precyzyjne ustawienie siewnika czy sadzarki na odpowiedniej wysokości, co jest niezbędne do precyzyjnego rozmieszczania nasion.

3. Nawożenie i opryskiwanie – W przypadku nawożenia czy opryskiwania, kontrola wysokości narzędzi oraz równomierne rozprowadzenie substancji mają ogromny wpływ na jakość plonów. Trójpunktowy układ zawieszenia pozwala na precyzyjne dostosowanie pozycji narzędzi, co zwiększa efektywność tych operacji.

4. Zbieranie plonów – Podczas zbiorów, na przykład z użyciem pras belujących czy kosiarek, system trójpunktowy zapewnia stabilność narzędzi i umożliwia dostosowanie ich pracy do specyficznych warunków terenowych.
